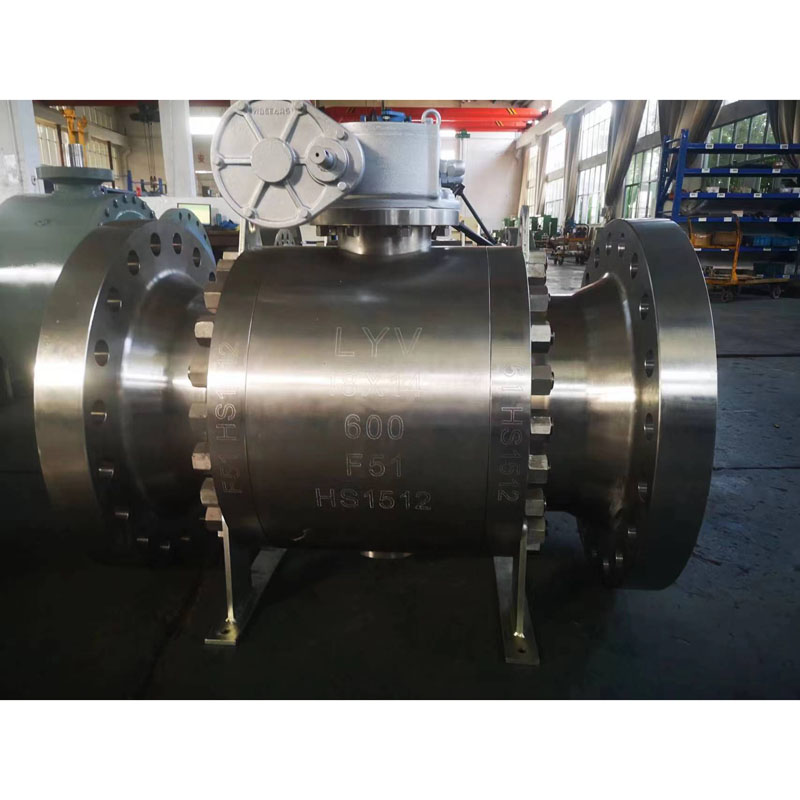

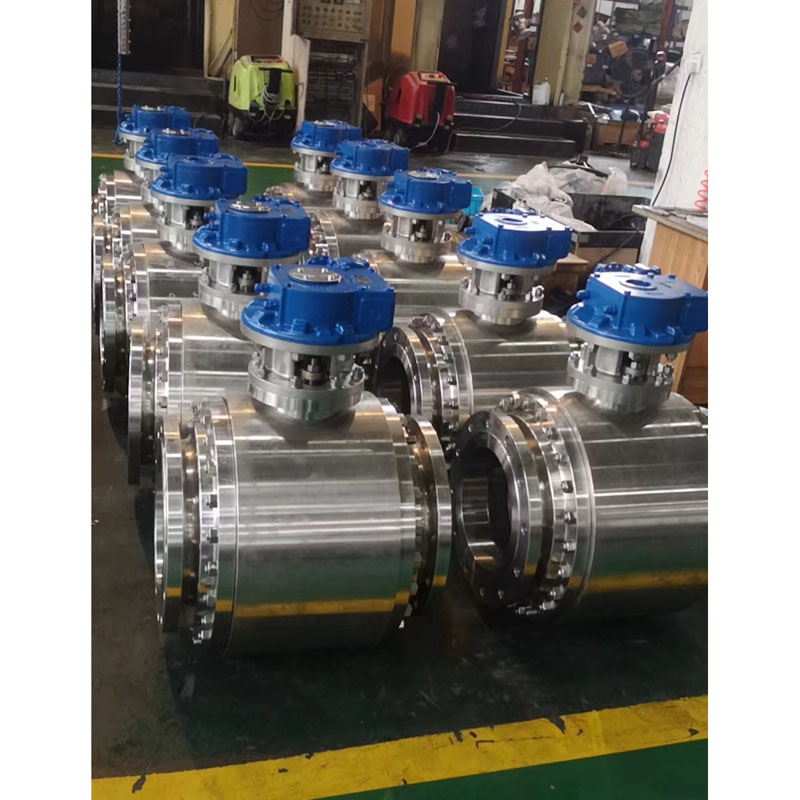

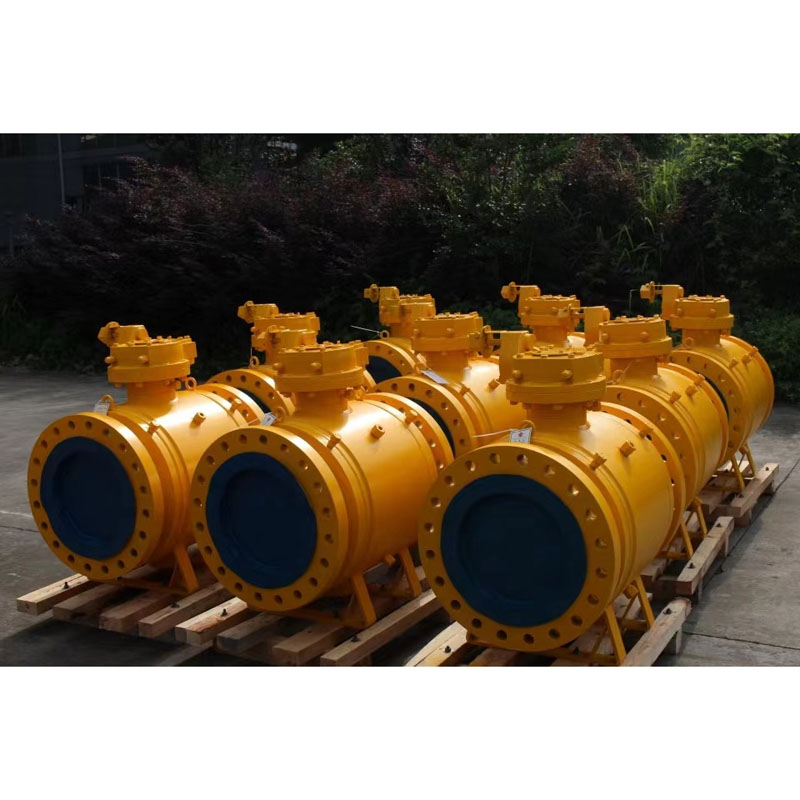

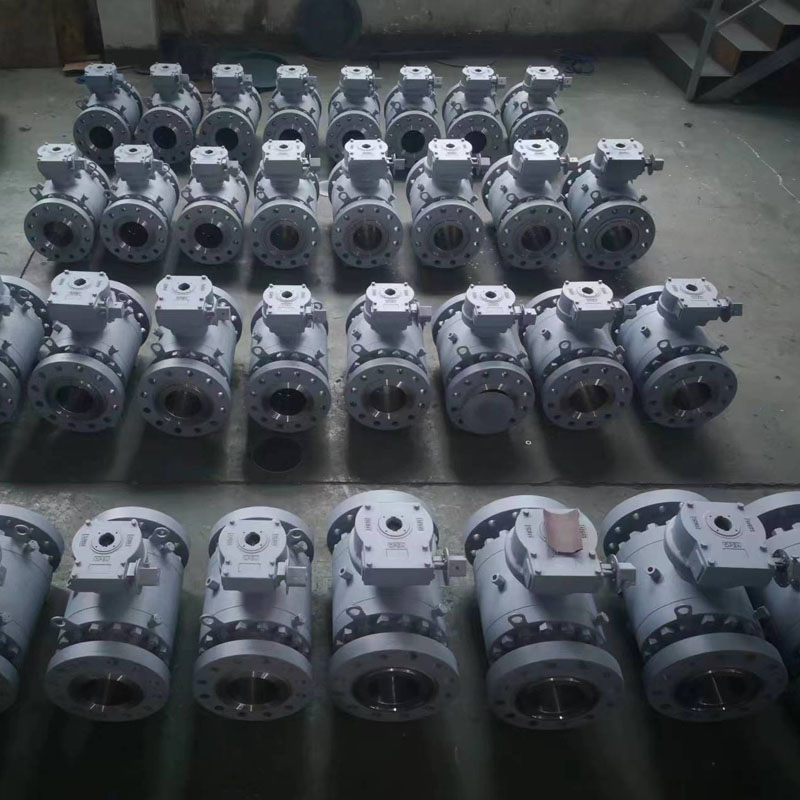

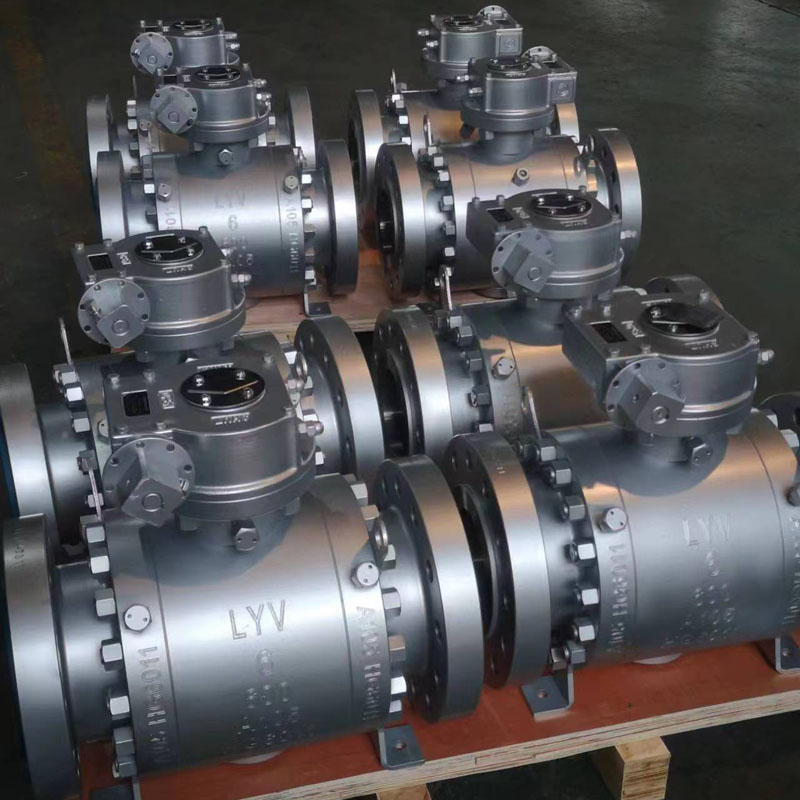

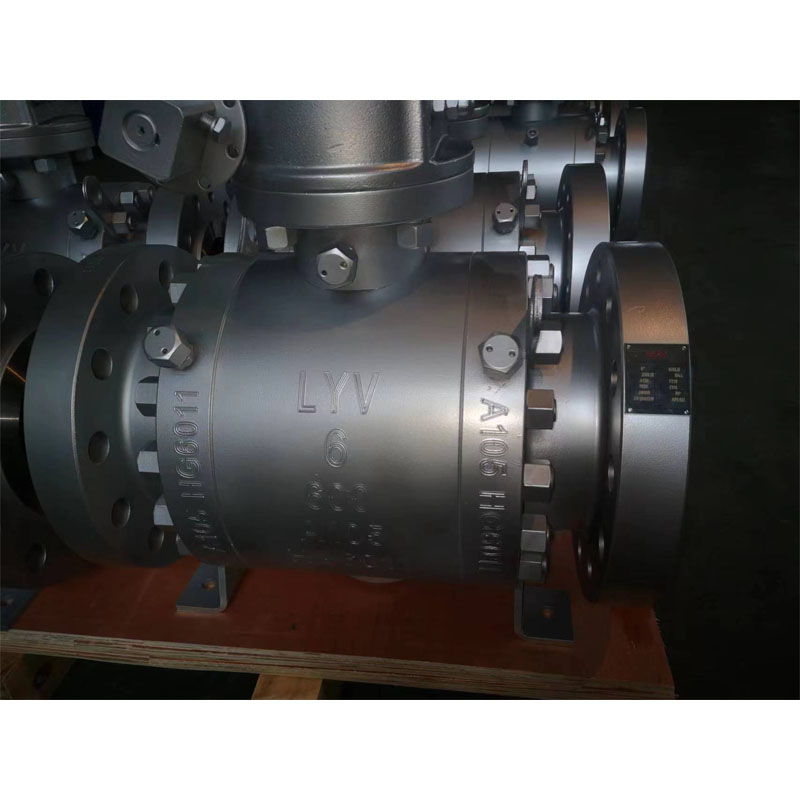

Forged Trunnion Mounted Ball Valve

LYV®â သည် မတူညီသော လုပ်ငန်းလိုအပ်ချက်ပတ်ဝန်းကျင် အမျိုးအစားများအတွက် ANSI 150lb မှ ANSI 1500lb အတွင်း အလုပ်ဖိအားအတွက် အတုပြုလုပ်ထားသော trunnion တပ်ဆင်ထားသော ball valves အရွယ်အစား အရည်အသွေးမြင့်ပါသည်။ သင့်စုံစမ်းမေးမြန်းချက်ကို ပေးပို့ပါက သင့်အား ကောင်းမွန်သောစျေးနှုန်းဖြင့် ပေးဆောင်နိုင်ပါသည်။

Forged trunnion Mounted Ball Valve ကို Double block နှင့် bleed သို့မဟုတ် double piston အမျိုးအစားဖြင့် ဒီဇိုင်းထုတ်ထားပြီး ထိုင်ခုံနှင့် ထိုင်ခုံများကို ခန္ဓာကိုယ်တွင်းသို့ အဆိပ်ခတ်စနစ် တပ်ဆင်ထားသောကြောင့် ထိုင်ခုံ သို့မဟုတ် ပင်စည်များ ယိုစိမ့်မှုမှ ကာကွယ်ရန်၊ .

ဒီဇိုင်းနှင့် စမ်းသပ်ခြင်း နိုင်ငံတကာ စံနှုန်း-

ဒီဇိုင်းစံသတ်မှတ်ချက်- ISO 14313/ ASME B 16.34/API 6D

စစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်း စံသတ်မှတ်ချက်- API 598/ API 6D

Fire Safe Testing Standard : API 607/API 6FA

Flange မှ Flange Length : ANSI B 16.10 - အတိုပုံစံ/ အရှည်ပုံစံ

အဆုံးသတ်ချိတ်ဆက်မှု- ANSI B 16.5 သို့ Flanged End၊ Butt Weld အဆုံး၊ Stock Weld အဆုံး။

ထုတ်လုပ်သူ အရွယ်အစားနှင့် ဖိအားအတိုင်းအတာ-

NPS 2 မှ 48 ထိ (ANSI Class 150LB အတွက်)

NPS 2⢠မှ 48' မှ (ANSI Class 300LB အတွက်)

NPS 2⢠မှ 48' မှ (ANSI Class 600LB အတွက်)

NPS 2⢠မှ 36â (ANSI Class 900LB အတွက်)

NPS 2⢠မှ 24' မှ (ANSI Class 1500LB အတွက်)

NPS 2⢠မှ 12â ¢ ှာ (ANSI Class 2500LB အတွက်)

သို့မဟုတ်

DN50 မှ DN1200 (PN0.6Mpa၊ 1.6Mpa၊ PN2.0Mpa၊ PN2.5Mpa အတွက်)

DN50 မှ DN1200 (PN4.0Mpa၊ PN5.0Mpa အတွက်)

DN50 မှ DN1200 (PN6.3Mpa၊ PN10.0Mpa အတွက်)

DN50 မှ DN900 (PN15.0Mpa အတွက်)

DN50 မှ DN600 (PN25.0Mpa အတွက်)

Pipe Bore- Full Bore(FB)/ Reduce Bore(RB)

ဆောက်လုပ်ရေးကိုယ်ထည်- ဝင်ခွင့်အဆုံး

ခေါင်းစွပ်/ကာဗာ အမျိုးအစား- Bolted Bonnet/ Extended Bonnet

ထိုင်ခုံအမျိုးအစား- ပျော့အမျိုးအစား/ Hardseal သတ္တုအမျိုးအစား

Flow Directional- Uni-Directional/Bi-Directional

ဝန်ဆောင်မှုအလတ်စား- သဘာဝဓာတ်ငွေ့၊ ရေနံ၊ ရေ၊ အောက်ဆီဂွန်ဓာတ်ငွေ့ စသဖြင့်

ဝန်ဆောင်မှု- အချဉ်၊ ISO 15156/ NACE MR0175

ထွက်ပြေးသူထုတ်လွှတ်မှု- ISO 15848

ထူးခြားချက်- မီးဘေးလုံခြုံရေး ဒီဇိုင်း

Anti-static ဒီဇိုင်း

Blow-out Proof Stem

နှစ်ထပ်ဘလောက်နှင့် အမိုက်စားဒီဇိုင်း

ISO 5211 IPAD တပ်ဆင်ထားသည်။

Valve လည်ပတ်မှု- Manual Lever/ Worm-Gear/Actuator Operated/ Pneumatic Actuator/ Motor Actuator

MOC (ပစ္စည်းဆိုင်ရာ ဥပဒေကြမ်း â¹υ BOM)-

ကိုယ်ထည်နှင့် ဦးခေါင်း- ASTM A 105N (ကာဗွန်သံမဏိ)

- ASTM A350 LF2 (အပူချိန်နိမ့် ကာဗွန်သံမဏိ)

: ASTM A182 F304 / F316 (SS 304 / SS 316) (Stainless Steel)

:ASTM A 182 F304L / F316L (Stainless Steel)

: ASTM A182 F347

- ASTM A182 F51/ F53/F53 (နှစ်ထပ် သံမဏိသံမဏိ)

Solid Ball : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

မှတ်ချက်- Harseal Metal Seat အမျိုးအစား ဘောလုံးမျက်နှာပြင် ကုသမှု- ENP၊ HCR၊ WC၊ ဂဟေဆက်ခြင်း Ni60/ Ni55

ပင်မ: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

သတ္တုထိုင်ခုံလက်စွပ်- ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

မှတ်ချက်- Harseal Metal Seat အမျိုးအစား Seat Ring မျက်နှာပြင် ကုသမှု- ENP၊ HCR၊ WC၊ ဂဟေဆက်ခြင်း Ni60/ Ni55

ထိုင်ခုံတံဆိပ်ခတ်ခြင်း : PTFE Virgin / 25% Glass Filled PTFE â GFT / ကာဗွန်ဖြည့်ထားသော PTFE âυ CFT

: PEEK / Delrin / Grafoil âυ Graphite လက်စွပ်

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE âυ CFT

: Grafoil â Graphite လက်စွပ်

Trunnion Mounted Ball Valve ဆိုတာဘာလဲ။

trunnion mounted ball valve သည် ပိုက်လိုင်းများအတွင်း စီးဆင်းနေသော ကြားခံအား ရပ်တန့်ရန် ကူညီပေးသည့် သုံးလတစ်ကြိမ် အလှည့်ကျအဆို့ရှင်ဖြစ်သည်။ trunnion mounted ball valve ၏ထူးခြားသောအင်္ဂါရပ်မှာ အလယ်ဗဟိုတွင် ထားရှိထားသော အဝိုင်း သို့မဟုတ် စက်ဝိုင်းပုံသဏ္ဍာန်ဖြစ်သည်။ စီးဆင်းမှုကို ရပ်ရန် သို့မဟုတ် စတင်ရန် ၎င်းသည် ဆက်လက်လည်ပတ်နေပါသည်။
