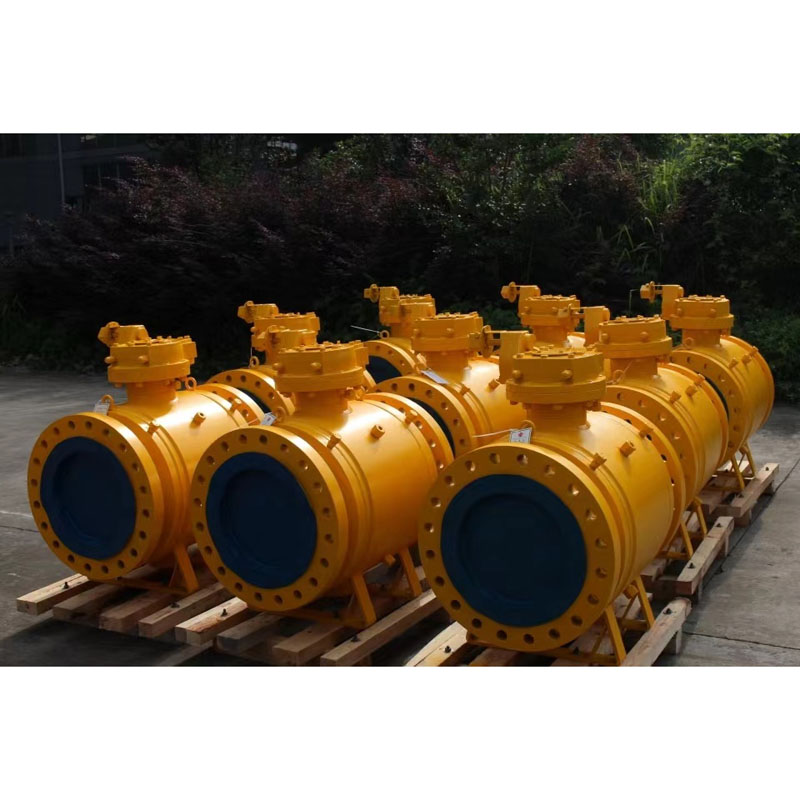

Fully Welding Trunnion Ball Valve

LYV® တရုတ်နိုင်ငံ၊ Lishui ရှိ အဆို့ရှင်ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်ပြီး စိတ်ကြိုက်နှင့် လက်ကားရောင်းချနိုင်သော Fully Welding Trunnion Ball Valve ကို ပေးဆောင်နိုင်ပါသည်။ ကိုယ်ထည်ကို အပြည့်ဂဟေဆက်ထားသောကြောင့် Welded Body Ball Valve ဟုခေါ်သည်။ အပြည့်အ၀ ဂဟေဆော်ထားသောကိုယ်ထည်သည် အဆို့ရှင်ကိုယ်ထည်မှ ပြင်ပယိုစိမ့်သည့်လမ်းကြောင်းမရှိကြောင်း သေချာစေသည်။ ဂဟေလုပ်ငန်းစဉ်များအားလုံးသည် ASME အပိုင်း IX အရ အရည်အချင်းပြည့်မီပြီး လုပ်ဆောင်သည်။ valve body အတွက် ဂဟေဆော်ခြင်းကို Non-destructive tests ဖြင့် လုပ်ဆောင်ရမည်။

အားသာချက်များ

Fully Welding Trunnion Ball Valve သည် ပိုက်လိုင်းစနစ်ရှိ ဖိအားနှင့် ဖိစီးမှု နှစ်ခုလုံးကို အနိမ့်ဆုံး အလေးချိန်ဖြင့် အမြင့်ဆုံး ခွန်အားကို ပေးစွမ်းနိုင်သည် ။ ကျစ်လစ်သိပ်သည်းသော လုံးပတ်ပုံစံဒီဇိုင်းသည် ကိုယ်ထည်အနားကွပ်အစိတ်အပိုင်းများကို ဖယ်ရှားပေးကာ လုံးလုံးအရွယ်အစားနှင့် ယိုစိမ့်သောနေရာများကို အနားကွပ်များမှထွက်ပြေးလွတ်မြောက်သွားနိုင်သည့်အလားအလာမရှိဘဲ လျှော့ချပေးသည်။

ပုံမှန်အားဖြင့်၊ Fully Welding Trunnion Ball Valve ကို မြေအောက်နှင့် မြှုပ်နှံတပ်ဆင်ခြင်းအတွက် သဘာဝဓာတ်ငွေ့ ထုတ်လွှင့်မှုတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ တံဆိပ်ခတ်ခြင်း၏စွမ်းဆောင်ရည်ကိုသေချာစေရန်အတွက်၊ လိုအပ်ပါက၊ လိုအပ်ပါက welding seams အတွက် Visual၊ Magnetic Particle (MT)၊ Ultrasonic (UT) နှင့် Radiographic test (RT) တို့လည်း လုပ်ဆောင်သင့်ပါသည်။

ဒီဇိုင်းနှင့် စမ်းသပ်ခြင်း နိုင်ငံတကာ စံနှုန်း-

ဒီဇိုင်းစံသတ်မှတ်ချက်- ISO 14313/ ASME B 16.34/API 6D

စစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်း စံသတ်မှတ်ချက်- API 598/ API 6D

Fire Safe Testing Standard : API 607/API 6FA

Flange မှ Flange Length : ANSI B 16.10 - အတိုပုံစံ/ အရှည်ပုံစံ

အဆုံးသတ်ချိတ်ဆက်မှု- ANSI B 16.5 သို့ Flanged End၊ Butt Weld အဆုံး၊ Stock Weld အဆုံး။

ထုတ်လုပ်သူ အရွယ်အစားနှင့် ဖိအားအတိုင်းအတာ-

NPS 2 မှ 48 ထိ (ANSI Class 150LB အတွက်)

NPS 2⢠မှ 48' မှ (ANSI Class 300LB အတွက်)

NPS 2⢠မှ 48' မှ (ANSI Class 600LB အတွက်)

NPS 2⢠မှ 36â (ANSI Class 900LB အတွက်)

NPS 2⢠မှ 24' မှ (ANSI Class 1500LB အတွက်)

NPS 2⢠မှ 12â ¢ ှာ (ANSI Class 2500LB အတွက်)

သို့မဟုတ်

DN50 မှ DN1200 (PN0.6Mpa၊ 1.6Mpa၊ PN2.0Mpa၊ PN2.5Mpa အတွက်)

DN50 မှ DN1200 (PN4.0Mpa၊ PN5.0Mpa အတွက်)

DN50 မှ DN1200 (PN6.3Mpa၊ PN10.0Mpa အတွက်)

DN50 မှ DN900 (PN15.0Mpa အတွက်)

DN50 မှ DN600 (PN25.0Mpa အတွက်)

Pipe Bore- Full Bore(FB) /Reduce Bore (RB)

ဆောက်လုပ်ရေးကိုယ်ထည်- ဂဟေဆော်ကိုယ်ထည် အပြည့်အစုံ

ထိုင်ခုံအမျိုးအစား- ပျော့အမျိုးအစား/ Hardseal သတ္တုအမျိုးအစား

Flow Directional- Uni-Directional/Bi-Directional

တပ်ဆင်ခြင်း- မြေပေါ်/မြေအောက်

ဝန်ဆောင်မှုအလတ်စား- သဘာဝဓာတ်ငွေ့၊ ရေနံ၊ ရေ၊ အောက်ဆီဂွန်ဓာတ်ငွေ့ စသဖြင့်

ဝန်ဆောင်မှု- အချဉ်၊ ISO 15156/ NACE MR0175

ထွက်ပြေးသူထုတ်လွှတ်မှု- ISO 15848

ထူးခြားချက်- မီးဘေးလုံခြုံရေး ဒီဇိုင်း

Anti-static ဒီဇိုင်း

Blow-out Proof Stem

နှစ်ထပ်ဘလောက်နှင့် အမိုက်စားဒီဇိုင်း

ISO 5211 IPAD တပ်ဆင်ထားသည်။

Valve လည်ပတ်မှု- Manual Lever/ Worm-Gear/Actuator Operated/ Pneumatic Actuator/ Motor Actuator

MOC (ပစ္စည်းဆိုင်ရာ ဥပဒေကြမ်း â¹υ BOM)-

ကိုယ်ထည်နှင့် ဦးခေါင်း- ASTM ASTM A105N (ကာဗွန်သံမဏိ)

- ASTM A350 LF2 (အပူချိန်နိမ့် ကာဗွန်သံမဏိ)

: ASTM A182 F304/ F316/ F304L / F316L (Stainless Steel)

: ASTM A351 Gr. CF8C

- ASTM A890 4A / 5A / 6A (Duplex Stainless Steel)

- ASTM A182 F51 / F53 / F55 (နှစ်ထပ်သံမဏိသံမဏိ)

Solid Ball : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

မှတ်ချက်- Harseal Metal Seat အမျိုးအစား ဘောလုံးမျက်နှာပြင် ကုသမှု- ENP၊ HCR၊ WC၊ ဂဟေဆက်ခြင်း Ni60/ Ni55

ပင်မ: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

သတ္တုထိုင်ခုံလက်စွပ်- ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

မှတ်ချက်- Harseal Metal Seat အမျိုးအစား Seat Ring မျက်နှာပြင် ကုသမှု- ENP၊ HCR၊ WC၊ ဂဟေဆက်ခြင်း Ni60/ Ni55

ထိုင်ခုံတံဆိပ်ခတ်ခြင်း : PTFE Virgin / 25% Glass Filled PTFE â GFT / ကာဗွန်ဖြည့်ထားသော PTFE âυ CFT

: PEEK / Delrin / Grafoil âυ Graphite လက်စွပ်

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE âυ CFT

: Grafoil â Graphite လက်စွပ်

Trunnion Mounted Ball Valve ဆိုတာဘာလဲ။

trunnion mounted ball valve သည် ပိုက်လိုင်းများအတွင်း စီးဆင်းနေသော ကြားခံအား ရပ်တန့်ရန် ကူညီပေးသည့် သုံးလတစ်ကြိမ် အလှည့်ကျအဆို့ရှင်ဖြစ်သည်။ trunnion mounted ball valve ၏ထူးခြားသောအင်္ဂါရပ်မှာ အလယ်ဗဟိုတွင် ထားရှိထားသော အဝိုင်း သို့မဟုတ် စက်ဝိုင်းပုံသဏ္ဍာန်ဖြစ်သည်။ စီးဆင်းမှုကို ရပ်ရန် သို့မဟုတ် စတင်ရန် ၎င်းသည် ဆက်လက်လည်ပတ်နေပါသည်။
